SCSI csatlakozó

Mi az a SCSI csatlakozó?

Mindannyian tudjuk, hogy az SCSI (Small Computer System Interface) egy általánosan használt számítógépes külső interfész szabvány, amely lehetővé teszi külső eszközök csatlakoztatását egy számítógépes rendszerhez, mint például merevlemezek, mozgásvezérlők, optikai meghajtók, szervokártya stb.

Az SCSI-csatlakozó egy interfész, amelyet SCSI-eszközök csatlakoztatására használnak. Jellemzően két csatlakozó (anya és anya) összekapcsolódik, így kapcsolatot hoz létre, és két csatlakoztatott eszközt támogat az áramellátás és a dátumátvitel biztosítására. Kompatibilis számítógéppel, ipari kamera átjátszóval, mozgásvezérlővel, PCI-e kártyával, adatgyűjtő I/O terminálkártyával. Általában az SCSI-csatlakozó érintkezőire vonatkozik, amelyekről beszéltünk50 tűs SCSI csatlakozóés68 tűs SCSI csatlakozó, de most 14P/26P/36P/40P/80P/100P csatlakozót is használunk SCSI-csatlakozóként.

Haza 12 3 4 5 6 7 Az utolsó oldalon 1/10

Az SCSI csatlakozó tulajdonságai

Nagy sebességű átvitel: Az SCSI csatlakozó párhuzamos átvitelt használ, az adatátviteli sebesség gyors, támogatja a nagy teljesítményű számítástechnikát és a nagyméretű adattárolást.

Több eszközzel kompatibilis: Az SCSI-csatlakozók több eszköz csatlakoztatását támogatják, nagyobb rugalmasságot és méretezhetőséget biztosítva, valamint több SCSI-eszköz egyidejű csatlakoztatását.

Erős megbízhatóság: Az SCSI csatlakozók differenciált jelátvitelt használnak az adatok továbbításakor, amelyek hatékonyan ellenállnak az elektromágneses interferenciának és zajnak, és megbízható adatátviteli garanciát nyújtanak.

Plug and hot: ez azt jelenti, hogy a külső eszközök csatlakoztathatók és kivehetők a számítógépes rendszer működése közben, a rendszer újraindítása nélkül, ami kényelmes a felhasználók számára az eszközök hozzáadásához és cseréjéhez.

productcate-1274-407

productcate-1268-763

SCSI-csatlakozók típusai

Az SCSI interfész fejlesztése szerint ez a fő besorolás az Ön számára:

SCSI-1: A legkorábbi SCSI szabvány, amely egy 50-tűs Centronics SCSI interfészt használ, támogatja a 8-bites adatátvitelt, támogatja az 5 MB/s Maximális átviteli sebességet.

Az SCSI interfész előnyei:

SCSI-2: Továbbfejlesztés az SCSI-n-1, amely támogatja a 16-bites adatátvitelt és az SCSI-nél nagyobb átviteli sebességet-1

SCSI-3: Az SCSI-szabvány harmadik generációja, más néven Ultra SCSI, nagyobb átviteli sebességet támogat, akár 40 MB/s-ig.

SCSI-4: Az Ultra2 SCSI-nek is nevezett SCSI-szabvány negyedik generációja 80 MB/s-ig támogatja az átviteli sebességet.

SCSI-5: Az SCSI szabvány ötödik generációja, más néven Ultra3 SCSI vagy Ultra160 SCSI, 160 MB/s maximális átviteli sebességet támogat.

SCSI-6: Az SCSI szabvány hatodik generációja, más néven Ultra320 SCSI, 320 MB/s maximális átviteli sebességet támogat.

SCSI-7: Az SCSI-szabvány hetedik generációja. Serial Attached SCSI (SAS) néven is ismert, soros átvitelt használ, és akár 6 GB/s átviteli sebességet is támogat.

Az SCSI-csatlakozó megjelenése alapján kétféle SCSI-csatlakozója van

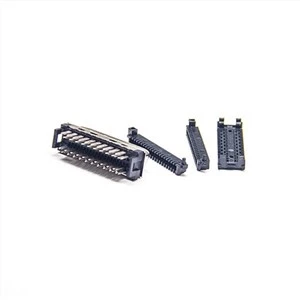

DB típusú SCSI-csatlakozó, hasonló a D-sub csatlakozó szerkezetéhez. Más néven HPDB SCSI Connector vagy Micro DB SCSI Connector.

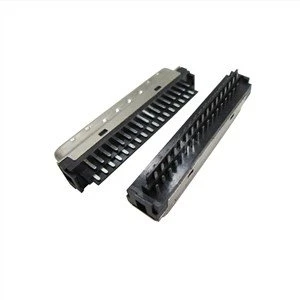

CN típusú SCSI csatlakozó, hasonló a Centronics 36 tűs csatlakozó szerkezetéhez. Más névenSzalag SCSI csatlakozó, MDR SCSI csatlakozó.

Az SCSI-csatlakozó funkcióból kétféle SCSI-csatlakozója van

SCSI kábel csatlakozó: Ezt a típusú csatlakozót SCSI-kábel-összeállításhoz használják, SCSI-árnyékolt csavart vezetékkel csatlakoztatva. Általában csavarral vagy reteszelő klipszel zárják a készülékkel.90 fokos SCSI csatlakozóés 135 fokos SCSI-csatlakozó támogatott. Kérjük, vegye figyelembe, hogy az SCSI-csatlakozó mérete, ha szabványossá kell tennie, megköveteli a vezeték méretétSCSI kábel, az általános vezetékméret 28AWG vagy 30AWG csavart árnyékolt SCSI-huzal.

SCSI-kártya csatlakozó: Ezt a típusú csatlakozót általában az eszközök PCB-kártyáján használják, majd összekapcsolják a kapcsolódó SCSI-kábellel az adatok átviteléhez. Három típusa van:aljzatra szerelhető SCSI csatlakozó, Clip típusú SCSI csatlakozóés SMT típusú SCSI csatlakozó. Általánosan használt merevlemezeken, mozgásvezérlőn, optikai meghajtókon, szervokártyán, SCSI PMC (LVD/SE) PCI interfész modulon stb.

Az SCSI Connector műszaki jellemzői alapján kétféle SCSI csatlakozóval rendelkezik

0,635 mm-es osztással SCSI-csatlakozó

Ezt a típusú SCSI-csatlakozót általában SCSI-merevlemezen vagy kapcsolódó tárolóeszközökön használják, a belső SCSI-csatlakozóhoz tartozik, megtalálhatja a kapcsolódó0.635 mm-es osztású, 50 tűs SCSI lapos kábelés0.635 mm-es osztású, 68 tűs SCSI lapos kábela piacon.

0.80 mm-es SCSI-csatlakozó

Ezt a típusú SCSI-csatlakozót (VHDCI) is nevezik. Nagyon nagy sűrűségű kábel-összekötő csatlakozó, a külső SCSI-csatlakozóhoz tartozik, nagy sűrűségű megoldást biztosít olyan eszközök csatlakoztatására, mint a tárolótömbök, szkennerek és grafikus kártya. A tipikus VHDCI SCSI-csatlakozó azSCSI-5 VHDCI 68 tűs csatlakozó, 26 tűs VHDCI csatlakozó, 100 tűs VHDCI SCSI csatlakozó.

1,27 mm-es SCSI csatlakozó

A legtöbb SCSI-csatlakozó osztásköze 1,27 mm, általában merevlemezeken, CD/DVD-meghajtókon, szalagos meghajtókon, szkennereken és nyomtatókon használják.

Az SCSI-csatlakozó gyakorlati alkalmazása

Adatközpont

Az SCSI-csatlakozókat széles körben használják adatközpontok tárolórendszereiben, nagyméretű lemeztömböket és szervereket kötnek össze, valamint nagy teljesítményű adattárolási és hozzáférési lehetőségeket biztosítanak.

Multimédiás gyártás

A multimédiás gyártás területén az SCSI-csatlakozókat gyakran használják külső eszközök, például videoszerkesztő berendezések és audioberendezések csatlakoztatására, majd nagy kapacitású és jó minőségű médiaadatok feldolgozására és szerkesztésére.

Tudományos számítástechnika

A tudományos számítástechnika és a szuperszámítástechnika területén az SCSI-csatlakozókat széles körben használják nagyméretű adattároló eszközök csatlakoztatására, majd megfelelnek a nagy teljesítményű számítástechnika adathozzáférési sebességének igényeinek.

Szerver tárolása

Vállalati szintű szervereknél SCSI-csatlakozókat használnak a tárolóeszközök (például lemeztömbök, szalagos könyvtárak stb.) csatlakoztatására, hogy nagy teljesítményű, megbízható adattárolási és biztonsági mentési megoldásokat biztosítsanak.

A Starte SCSI Connector Manufacturing névjegye

A Starte Kína vezető SCSI-csatlakozó-szállítója, a Starte a szabványos és egyedi kis számítógépes rendszerinterfész (SCSI) csatlakozók teljes sorát kínálja, amely megfelel a legtöbb fő márkájú SCSI-csatlakozónak, és helyettesíti azokat, mint például a Huawei, 3M, TE, Amphenol, National Instruments Corp. Molex, Honda, Hirose, L-com. Széles körben használt számítógép-perifériákban, Ipari automatizálás, Vasúti szállítás, Mérőberendezések, Vizuális ellenőrzés, orvosi berendezések, repülés, hadiipar és egyéb területek. SCSI csatlakozó termékcsaládunk a következőket tartalmazza:

14 tűs SCSI csatlakozó

20 tűs SCSI csatlakozó

26 tűs SCSI csatlakozó

36 tűs SCSI csatlakozó

40 tűs SCSI csatlakozó

50 tűs SCSI csatlakozó

68 tűs SCSI csatlakozó

100 tűs SCSI csatlakozó

14/26/36/50/68/100 tűs VHDCI SCSI csatlakozó

Ügyfeleink

productcate-2000-953

Gyakori kérdések az SCSI-csatlakozókról

K: Miért használunk SCSI-t?

V: Az SCSI-t széles körben használják munkaállomásokon, szervereken és nagyszámítógépeken; asztali PC-kben ritkábban használják. Az asztali számítógépekben az SCSI előnye, hogy egy SCSI-kábellánchoz hozzáadhat egy szkennert és számos más meghajtót (például CD-R, DVD-RAM, Zip meghajtók), valamint merevlemezeket.

K: Hány tűje van egy SCSI-csatlakozónak?

V: A közös SCSI-csatlakozónak 50 tűs SCSI-csatlakozója, 68 tűs SCSI-csatlakozója és 100 tűs csatlakozója van, az SCSI-csatlakozó széles körű alkalmazásával, valamint 14 tűs SCSI-csatlakozóval, 20 tűs SCSI-csatlakozóval, 26 tűs SCSI-csatlakozóval, 36 tűs SCSI-csatlakozóval is rendelkezik. , Az SCA 80 tűs csatlakozót ma már ritkán használják.

K: Mit csinál az SCSI adapter?

V: Az SCSI-adapter az SCSI-csatlakozót más Pins SCSI-csatlakozóra cserélheti, például SCSI-USB-adapterre, SCA 80-ra vagy HD68-as anya SCSI-adapterre. Kompatibilis tárolóeszközökkel, nyomtatókkal és szkennerekkel, gyorsabban és rugalmasabban, mint a korábbi párhuzamos adatátviteli interfészek.

K: Miért használnak SCSI-t a szerverek?

V: Az adatút megkétszerezésével a Wide SCSI nagyobb adatátviteli sebességet és jobb teljesítményt biztosít. Általában olyan környezetben használják, ahol gyorsabb adathozzáférésre van szükség, például szervereken vagy nagy teljesítményű tárolórendszerekben.

K: Az SCSI belső vagy külső?

V: Ugyanaz a rendszer működik belül és kívül is. Valójában sok SCSI-kártya két SCSI-vezérlővel rendelkezik, így külön buszok lehetnek a belső és külső eszközök számára.

K: Az SCSI jobb, mint a SATA?

V: Az SCSI és SATA interfészek eltérő erősségekkel és gyengeségekkel rendelkeznek a teljesítmény tekintetében. Az SCSI-eszközök több párhuzamos műveletet is képesek kezelni, és alacsonyabb késleltetéssel rendelkeznek, mint a SATA-eszközök, így ideálisak olyan szerverekhez és munkaállomásokhoz, amelyek nagy átviteli sebességet és megbízhatóságot igényelnek.

K: Mi a különbség az SCSI és az USB között?

V: Nagyon különböznek egymástól, de mégis összetartoznak. Az SCSI egy régebbi, de fejlett I/O busz, amelyet különösen merevlemezekhez, CD-ROM meghajtókhoz, szkennerekhez és szalagos egységekhez használnak. Az USB egy modern busz, amely számos eszközhöz használható, és amely az elmúlt években hatalmas áttörést ért el a PC-k terén.

K: Mi a különbség az SCSI és az NVMe között?

V: Az SCSI interfész egy örökölt szabvány, amely fizikai kapcsolatot és adatátvitelt biztosít a számítógépek és a perifériás eszközök között. Az NVMe hasonló az SCSI-hez, mivel kapcsolatot és adatátvitelt biztosít, de az NVMe gyorsabb és hatékonyabb interfész a szerverek és a tárolórendszerek közötti adatátvitelhez.
